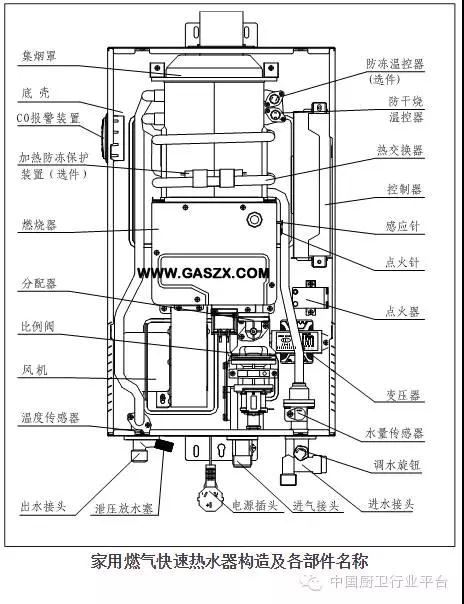

图依次是：集烟罩 底壳 防冻温控器（选件） 防干烧温控器 CO报警装置 加热防冻保护装置（选件） 热交换器  控制器 燃烧器 感受针 点火针 分配器 点火器 风机 变压器 温度传感器 水量传感器 调水旋钮 出水接头 泄压放水塞 电源插头 进水接头 进气接头。

    燃气热水器分为家用燃气快速热水器和家用燃气容积式热水器家用燃气快速热水器主要包括“水路”、“电路”和“气路”三大部分。工作的时候必须保证水到、电到、气到才正常开启。水路零部件：进水接头、放水阀、水流量阀、水阀总成组件、热交换器、出水接头、花洒、泄压阀。

    电路零部件：电源线、漏电开关、（水流量阀）、进水温度传感器、主控制器、防干烧安全装置、空气器体过热保护安全装置、出水温度传感器、操作器、比例阀或稳压阀、电磁阀、电机、风机、控制器、脉冲点火器、感应针、点火针、防冻装置。

    气路零部件：进气接头、（比例阀或稳压阀）、分段阀、喷嘴、调风板、燃烧器、燃烧室、（热交换器）、集烟罩、烟卤座、烟卤、风机壳、风轮、导风板。其它零部件：面板、排烟管（烟道机烟管、强排机烟管、平衡机烟管）

    燃气热水器厂家谈谈家用燃气容积式热水器的构造及配件：热水器由内胆、外筒、保温层、燃烧器、自控安全装置等部件组成。配件包括：烟管、排烟罩、冷水进口接头、温度/压力释放阀、进水管、内胆、阳极棒、燃烧器、电磁阀、手动开/关控制、点火燃烧器和主火燃烧器的调压站、恒温器、扰流器、外壳。
